Комплект автоматики для промышленных ворот до 620 кг Shaft-150 DoorHan

Комплект привода Shaft-150KIT для промышленных секционных ворот весом до 620 кг .

Внимание! Максимальный вес полотна ворот 620 кг.

Электромеханический привод вального типа Shaft-150 предназначен для автоматизации сбалансированных промышленных секционных ворот. Возможна установка привода непосредственно на вал или через промежуточную цепную передачу (опция). Привод состоит из механического редуктора и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. К блоку управления подключается трехпозиционный пост управления.

Зона применения вального привода Shaft-150KIT DOORHAN

Промышленные секционные воротa всех типов с высоким, вертикальным и наклонными типами подъема.	Противопожарные секционные воротa с высоким, вертикальным и наклонными типами подъема.

---

Преимущества вального привода Shaft-150KIT DOORHAN

	Надёжное аварийное управление: цепь редуктора из высококачественной стали с оцинковкой толщиной более 12 мкм, все звенья сварные.
	Точность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа регулировка которых осуществляется шестигранником.
	Плата управления удобна и проста в подключении. Легкосъёмные клеммы значительно упрощают процесс установки или замены платы.
	Для дистанционного управления приводом в плату встроен приёмник с несущей частотой 433 МГц, который позволяет прописать до 60 пультов ДорХан.
	Наличие световых индикаторов на плате помогает контролировать все этапы работы привода и получать информацию о выбранной логике работы.

---

Конструкция вального привода Shaft-150KIT DOORHAN

1. Шнур рaсцепителя.
2. Ручнaя цепь
3. Двигaтель
4. Блок управления
5. Корпус редуктора
6. Концевые выключaтели
7. Узел ручного привода

---

Способы монтажа вального привода Shaft-150KIT DOORHAN

	Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов.

---

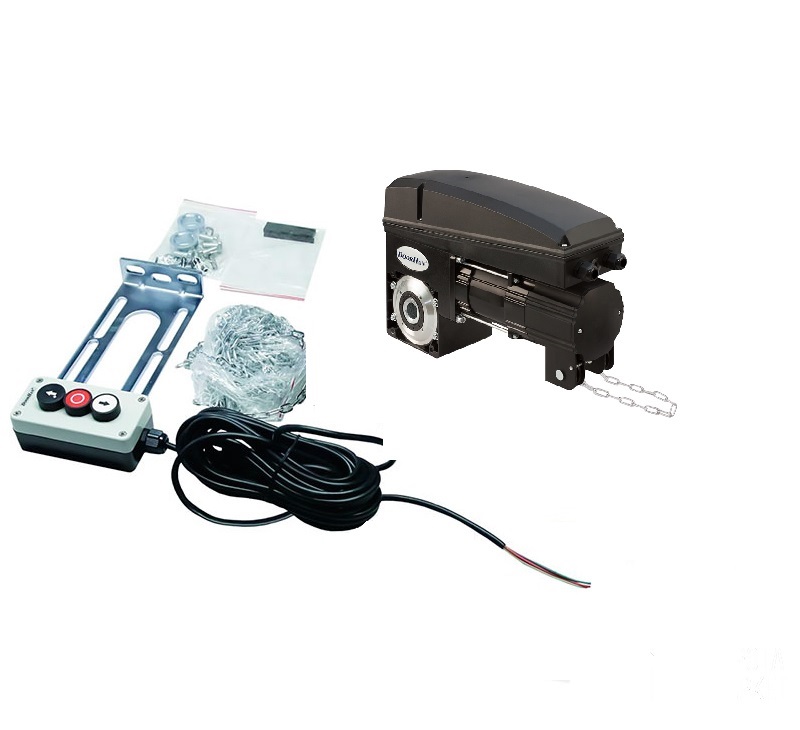

Базовая комплектация вального привода Shaft-150KIT DOORHAN

	Комплект крепления привода - 1 шт. Крепежный кронштейн - 1 шт. Пост-кнопка Button-3 с 8м. кабеля - 1 шт. Привод Shaft-50 - 1 шт. Цепь DH-CHAIN - 8м.

---

Условия эксплуатации продукции

1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плaвно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
