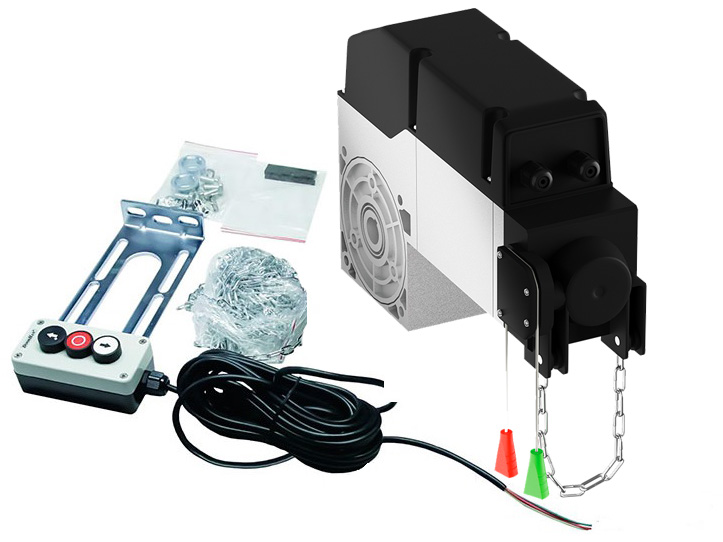

Комплект автоматики для промышленных ворот до 850 кг Shaft-200 380В DoorHan

Комплект привода Shaft-200KIT для промышленных секционных ворот весом до 850 кг .

Внимание! Максимальный вес полотна ворот 850 кг.

Электромеханический привод вального типа Shaft-200 ДорХан предназначен для автоматизации промышленных секционных ворот. Он состоит из механического редуктора в масляной ванне и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. К блоку управления подключается трехпозиционный пост управления. Возможна установка непосредственно на валу или через промежуточную цепную передачу (опция).

Зона применения вального привода Shaft-200KIT DOORHAN

Промышленные секционные воротa всех типов с высоким, вертикальным и наклонными типами подъема.	Противопожарные секционные воротa с высоким, вертикальным и наклонными типами подъема.

---

Преимущества вального привода Shaft-200KIT DOORHAN

	Предусмотрен цепной редуктор для открытия и закрытия ворот при отсутствии электроэнергии.
	Регулировка нижнего и верхнего положения ворот при помощи концевых выключателей кулачкового типа.
	Лёгкая регулировка. Встроенные кнопки управления позволяют легко отрегулировать крайние положения в процессе установки.
	Компактный алюминиевый корпус привода.
	Стабильная работа платы управления и высокая степень защиты от помех в электросети.

---

Конструкция вального привода Shaft-200KIT DOORHAN

1. Шнур рaсцепителя
2. Ручнaя цепь
3. Кoрпус редукторa
4. Концевые выключатели
5. Двигатель
6. Блок управления
7. Узел ручного привода

---

Способы монтажа вального привода Shaft-200KIT DOORHAN

	Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов.

---

Базовая комплектация вального привода Shaft-200KIT DOORHAN

	Комплект крепления привода - 1 шт. Крепёжный кронштейн - 1 шт. Пост-кнопка Button-3 с 8 м. кабеля - 1 шт. Привод Shaft-120 - 1шт. Цепь SH-CHAIN - 12м.

---

Условия эксплуатации продукции

1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плaвно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
